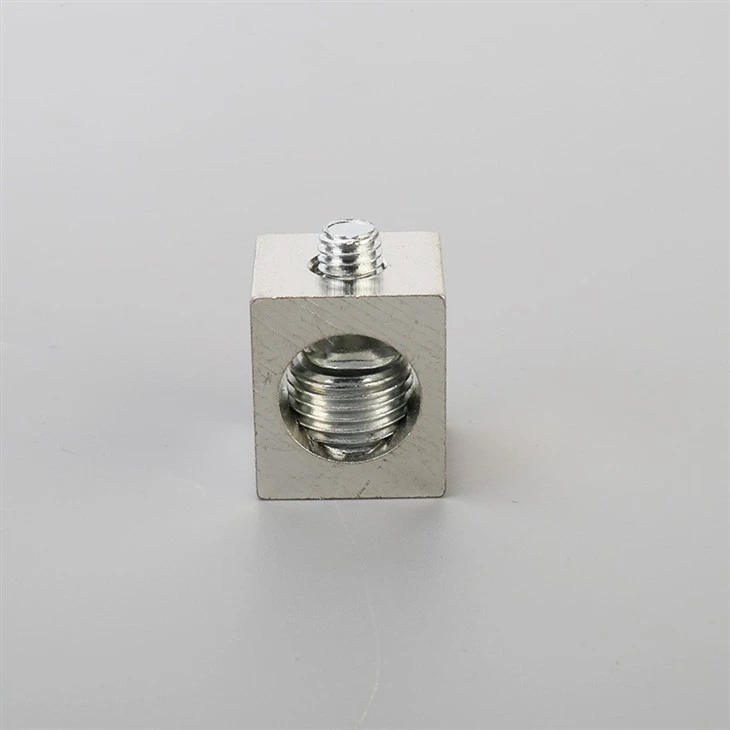

Спеціальний алюмінієвий гвинтовий роз’ємний блок для лічильників і розподільного обладнання
У цьому терміналі використовується суцільний прямокутний корпус для поєднання кількох функцій підключення в межах невеликої площі встановлення.
Електричний провідник входить через великий бічний отвір. Установчий гвинт із різьбленням чинить тиск, щоб закріпити кабель усередині камери. Верхній отвір можна використовувати для відповідного гвинта, шпильки або додаткового з’єднання відповідно до конструкції обладнання.
Оскільки отвори можна розташувати на різних гранях, блок може перенаправити з’єднання та спростити проводку всередині компактних електричних корпусів.
Змінні дизайну
| Особливість | Параметри конфігурації |
|---|---|
| Головний провідний вхід | Круглий отвір, ступінчастий отвір або спеціальна камера |
| Затискання кабелю | Бічний установчий гвинт або-спеціальне положення |
| Верхнє з'єднання | Внутрішня різьба, наскрізний отвір або зенковка |
| Форма тіла | Квадратний, прямокутний, ступінчастий або індивідуальний профіль |
| Напрямок підключення | Прямий, перпендикулярний або багато-спрямований |
| Особливість монтажу | Різьба, кріпильний отвір, шліц або на замовлення |
| Маркування продукції | Діапазон кабелів, номер моделі або ідентифікаційний код |
Матеріал і виробництво
| Пункт | Доступні параметри |
| Матеріал корпусу | Алюмінієвий сплав, латунь, мідь або певний матеріал |
| Вихідний матеріал | Екструдований профіль, пруток або оброблена заготовка |
| Основні процеси | Різання, обробка з ЧПУ, свердління, нарізування різьбами та видалення задирок |
| Матеріал гвинта | Сталь, нержавіюча сталь, латунь або на замовлення |
| Оздоблення поверхні | Луджене, нікельоване, натуральне або на замовлення |
| Контроль розмірів | На основі затвердженого технічного креслення |
| Стан постачання | Тільки корпус або зібраний за допомогою затискних гвинтів |
| Тип виробництва | Прототип, дрібносерійне або масове виробництво |
Інформація, необхідна для пропозиції
| Обов'язкова деталь | Приклад інформації |
| Матеріал провідника | Мідь або алюміній |
| Розмір кабелю | Площа-перерізу або діаметр провідника |
| Головний отвір | Діаметр і глибина |
| Затискний гвинт | Різьба, довжина і тип головки |
| Верхній отвір | Специфікація різьби або наскрізного-отвору |
| Розміри кузова | Довжина, ширина і висота |
| Оздоблення поверхні | Натуральний, луджений або на замовлення |
| Кількість | Зразок і обсяг виробництва |
Типові застосування
Коробки лічильники електроенергії
Розподільні шафи
Обладнання захисту ланцюгів
Промислові пульти управління
Модулі підключення живлення
Компактні електричні корпуси
Електрична перевірка
Діапазон кабелю, момент затягування, -пропускна здатність по струму та підвищення температури мають бути підтверджені для готового з’єднання. Електричні характеристики залежать від матеріалу корпусу, розміру провідника, площі контакту, тиску гвинта та умов встановлення.
Речення RFQ
Будь ласка, вкажіть матеріал і розмір провідника, розміри корпусу, діаметр-головного отвору, деталі затискного-гвинта, специфікацію верхнього-отвору, обробку поверхні, електричні вимоги та кількість замовлення.
Ключові слова
алюмінієва клемна колодка, гвинтова клемна колодка, клемна коробка лічильника, алюмінієвий кабельний з’єднувач, квадратна механічна клемна колодка, нестандартний електричний з’єднувальний блок, клемна колодка для розподілу електроенергії, алюмінієва клема, оброблена з ЧПУ, з’єднувач для затиску кабелю, багатонаправлений
клемний блок
Стиль вмісту / Точка диференціації
Компактний багато{0}}спрямований з’єднувач-блокового типу. На цій сторінці зосереджено увагу на прямокутному корпусі, перпендикулярних отворах і інтегрованій структурі-затиску кабелю, що відрізняє його від плоских механічних наконечників, наконечників під прямим-кутом і багато-нейтральних планок.
